FFU系統組成與安裝流程

標準FFU潔凈棚系統包括：FFU風機過濾機組(1)、防靜電網格簾(2)、不銹鋼支架(3)、卷簾門(4)、阻尼網(5)、不銹鋼保護箱蓋(6)、提拉式把手(7)、初級空氣過濾器(8)、高效空氣過濾器(9)、抽風通道(10)、風機(11)、控制箱(12)和無塵照明燈(13)。

安裝流程：框架組裝→FFU定位→過濾器安裝→風道連接→電氣接線→控制系統調試→性能測試。Deiiang?建議采用模塊化安裝方式，可縮短工期40%以上。

過濾器安裝技術要求

根據ISO 29463和EN 1822標準，過濾器安裝需滿足以下要求：

• 空氣過濾方案應根據氣體凈化等級確定，高效過濾器效率需≥99.99%@0.3μm
• 初效過濾器(G4)應集中設置在空調系統正壓段，保護后端設備
• 中效過濾器(F8)位于初效后高效前，過濾效率65-80%@0.4μm
• 高效過濾器(HEPA)作為末端裝置，必須設置在系統最末端
• 超高效過濾器(ULPA)需安裝在空調系統絕對末端，效率≥99.999%@0.12μm

Deiiang?采用專利密封技術，確保過濾器安裝泄漏率＜0.01%，遠超行業0.1%的標準要求。

FFU性能參數與調試標準

FFU安裝完成后需進行系統調試，關鍵參數包括：

• 風速均勻性：工作區風速0.45±0.1m/s，不均勻度≤15%
• 噪聲水平：≤65dB(A)，高檔位≤68dB(A)
• 振動幅度：≤3μm，基礎振動頻率＞風機轉速的1.5倍
• 電機效率：EC電機效率＞85%，AC電機效率＞75%
• 功耗指標：每平方米凈化面積功耗≤0.15kW

Deiiang? FFU采用直驅離心風機，壽命超過50,000小時，三檔調速設計滿足不同工況需求。

框架材料選擇與結構設計

潔凈棚框架主要材料選擇：

• 工業鋁型材：4040/4080型材用于小型潔凈棚(承重≤200kg/m2)
• 重型鋁型材：6060/8080型材用于中型潔凈棚(承重≤500kg/m2)
• 不銹鋼方通：304/316不銹鋼用于高潔凈度或腐蝕環境
• 鐵方通噴塑：經濟型選擇，表面環氧樹脂噴涂防腐蝕

結構設計需考慮：長寬高尺寸、進出料口位置尺寸、設備安裝位置、人員通道等。Deiiang?采用CAD/CFD模擬分析，優化結構設計，確保氣流組織均勻。

圍護結構設計與材料選擇

潔凈棚圍護結構需滿足防靜電、透光、密封等要求：

• 防靜電簾：表面電阻10^6-10^9Ω，透光率≥80%，厚度0.8-1.2mm
• 鋼化玻璃：厚度8-12mm，透光率≥90%，抗沖擊強度≥1.0J
• 亞克力板：厚度5-8mm，透光率≥92%，重量較玻璃輕40%
• 封板材料：4mm鋼板用于一般區域，6-8mm用于有隔音要求區域

Deiiang?防靜電簾采用專利配方，抗靜電性能持久，使用壽命超過8年。

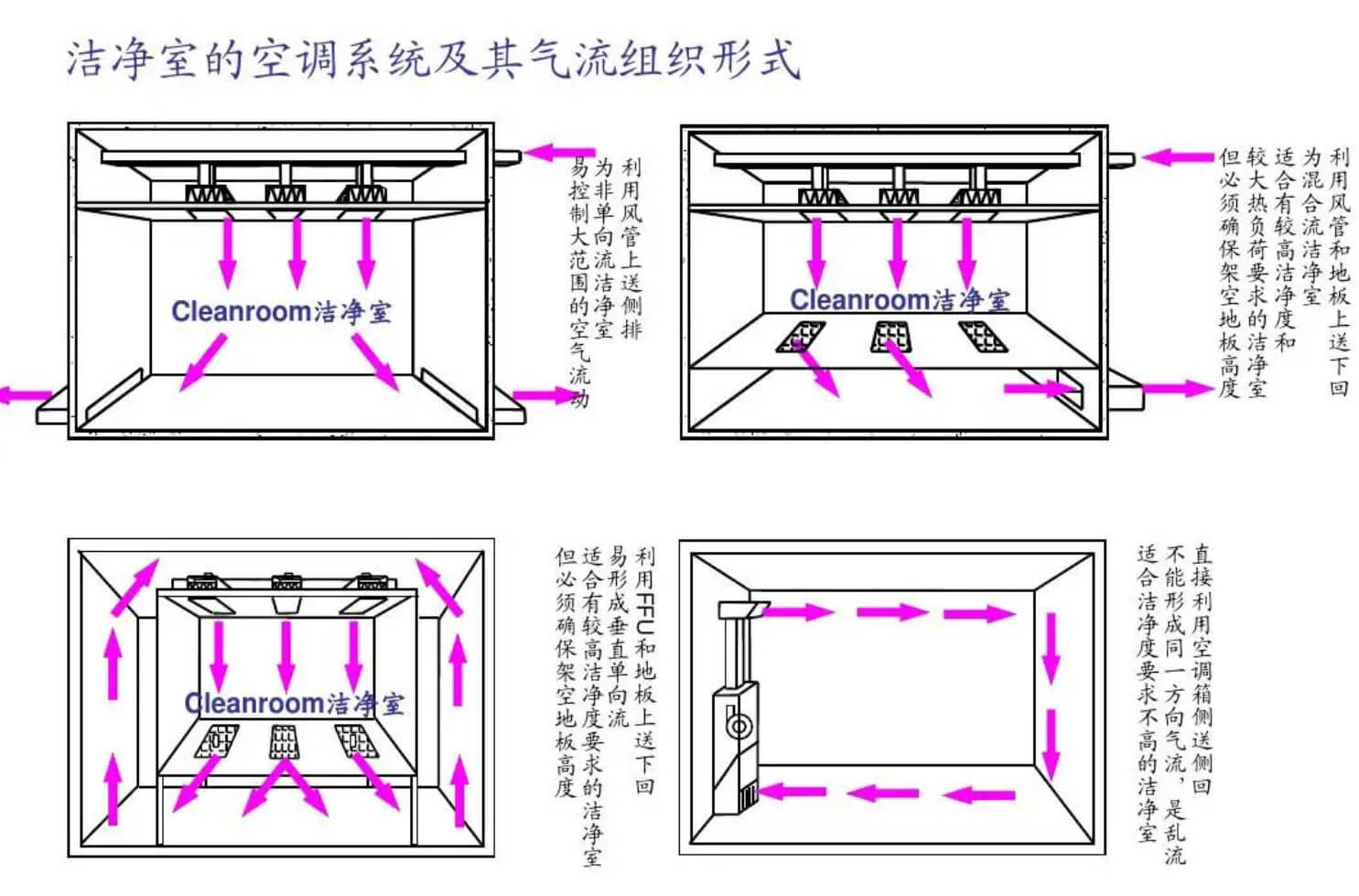

氣流組織與凈化等級設計

潔凈棚氣流組織設計直接影響凈化效果：

• 垂直層流：適用于ISO 5-6級(100-1,000級)，氣流均勻度≥90%
• 水平層流：適用于ISO 6-7級(1,000-10,000級)，需注意操作位置
• 紊流：適用于ISO 7-8級(10,000-100,000級)，換氣次數20-40次/h
• 送風比例：新風比10-30%，回風比70-90%，根據人員密度調整

Deiiang?采用計算流體動力學(CFD)分析，優化氣流組織，確保潔凈度達標的同時降低能耗20-30%。

日常運行監控與記錄

潔凈棚日常運行需監控以下參數并記錄：

• 壓差：潔凈區與非潔凈區壓差≥10Pa，每4小時記錄一次
• 溫濕度：溫度18-26℃，濕度45-65%，波動范圍±2℃/±5%RH
• 潔凈度：粒子計數每天一次，關鍵區域每班次一次
• 風機運行：電流、電壓、振動值每班次記錄
• 過濾器阻力：初效ΔP≥250Pa、中效ΔP≥300Pa時更換

Deiiang?智能監控系統可自動記錄所有參數，異常情況實時報警。

定期維護計劃與內容

潔凈棚定期維護計劃：

• 每日：表面清潔、壓差檢查、運行參數記錄
• 每周：過濾器表面清潔、燈具檢查、門簾密封檢查
• 每月：風機軸承潤滑、電機檢查、控制系統校準
• 每季度：過濾器效率測試、潔凈度驗證、系統全面檢查
• 每年：系統全面維護、過濾器更換、性能全面測試

Deiiang?建議建立預防性維護體系，基于設備運行數據預測維護需求。

過濾器更換與性能驗證

過濾器更換周期與驗證標準：

• 初效過濾器：3-6個月更換，阻力達到初阻力1.5-2倍時更換
• 中效過濾器：6-12個月更換，效率下降15%或阻力翻倍時更換
• 高效過濾器：12-36個月更換，掃描檢漏透過率＞0.01%時更換
• 更換后需進行：完整性測試、風速均勻性測試、潔凈度驗證

Deiiang?高效過濾器平均使用壽命24個月，較行業標準延長30%以上。
